21:25 Как установить пакетный выключатель | |
|

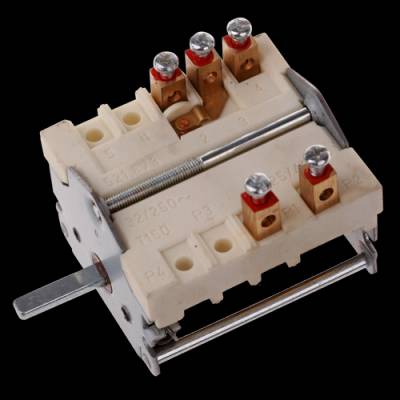

Пакетный выключатель конструктивно оформлен в виде нескольких коммутационных пакетов, включающих в себя подвижные неподвижные контакты с шайбами из фибры. Вместе с переключающей поворотной ручкой подвижные контакты закреплены на управляющем штыре. Выключатель имеет также ряд фиксирующих пружин, размещённых в каждом из пакетов; с их помощью удаётся достичь синхронности переключения механизма «пакетника», не зависящего от скорости вращения его ручки. Известные типы подобных выключателей рассчитаны на номинальные напряжения 220 и 380 вольт и номинальные токи - 16, 25, 40, 63, 100 и 160 А. Описываемый выключатель используется обычно в распределительных цепях электроустановок в качестве коммутационного вводного устройства. Иногда «пакетник» может работать и в цепях переменного тока для ручного управления режимами работы асинхронных электродвигателей. На подъездных и квартирных электрощитах в жилых домах старого фонда он используется обычно для ввода электропитания в отдельные квартиры. На две входные клеммы домашнего «пакетника» подключаются рабочий «фазный» и «нулевой» проводники, приходящие с электросчётчика. К двум выходным клеммам – «фаза» и «ноль», поступающие на линейные автоматы квартирного щитка.  | |
|
| |
