17:19 Как организовать электрический ввод в загородный дом | |

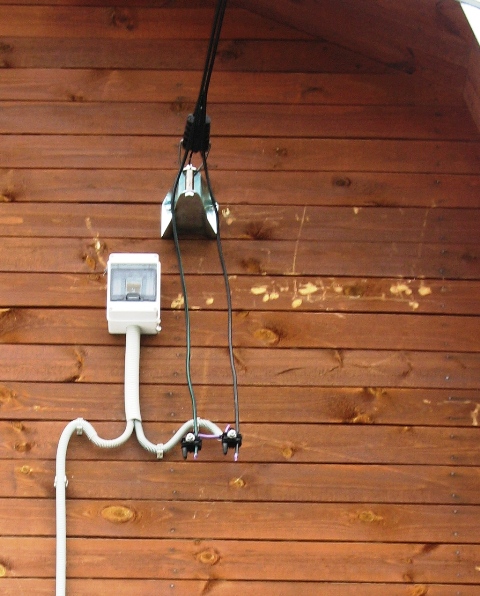

Среди всех существующих способов электрического ввода в загородный дом самым простым и чаще всего используемым является воздушный способ, при котором провода ведутся с опоры воздушной линии на изоляторы дома, а с изоляторов проводятся сквозь стену в дом. Такой способ ввода проводов очень удобен в эксплуатационном и ремонтном плане, т.к. позволяет визуально контролировать их состояние. Для крепления провода можно использовать изоляторы различного типа из следующего ряда - ТФ-12, ТФ-16, НС-16, РФО-12, РФО-16 и т.д. Цифра в обозначении указывает на диаметр используемого в изоляторе крюка. Обычно для получения большей прочности конструкции устанавливают изолятор с диаметром крюка 16 мм. и более. В деревянном доме крюки изоляторов устанавливаются на деревянном бруске толщиной 6 см, закрепленном на стене на высоте не менее 2,75 метра от земли. Провода, подходящие к изолятору, в дом заводятся в изолированных пластиковых или резиновых трубках, на концах которых установлены фарфоровые воронки (наружные) и втулки (внутренние). Зазоры и щели около трубок следует замазать гипсовым или цементным раствором. Провода в деревянных домах прокладываются в разных трубках на расстоянии не менее 10 см друг от друга. В кирпичных домах изоляторы устанавливаются в заранее подготовленные отверстиях и с помощью цементного раствора закрепляются в них; при этом время полного застывания раствора должно составлять 24 часа. Отверстие в стене должно иметь глубину не менее 10 см и иметь диаметр в 2,5 раза больший, чем диаметр крюка, а расстояние между проводами в этом случае в стене должна быть порядка 5 см. В том случае, когда высоты дома не хватает для выполнения нормативных требований (ввод в дом должен выполняться на высоте не менее 2,75 м от уровня земли) – используют специальные стойки из трубы ("гусаки"). Это обычные металлические трубы диаметром 20 мм для двухфазного ввода (фаза и ноль) и 32 мм для ввода трёхфазного (три фазы и ноль). Часть трубы может быть вставлена в стену, а оставшаяся часть трубы изгибается на 90 градусов, как показано на рис. "А". Ввод трубы может быть организован и через крышу, как на рис "В". При этом расстояние между токоведущими проводами и выступающими частями дома не должно быть менее 20 см! | |
|
